贝雷片在什么情况下会提高强度和刚度


发布时间:2021-1-12 11:14:46 来源:http://www.jsbeilei.net/ 浏览次数:

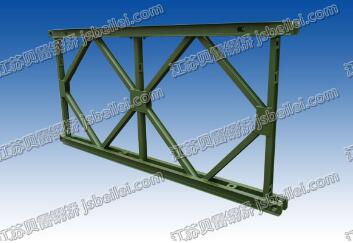

   贝雷片可用于公路桥梁、拼装门座起重机、导梁、架桥机、挂篮等。贝雷桁架组合龙门起重机采用装配式公路钢桥构件组装龙门,跨度和柱高可调,适应不同的工作场所。广泛应用于公路、铁路、市政、建筑、水利等建筑工程,桥梁施工预制场吊装运输预制构件,桥墩旁运梁等现场施工作业。结构贝雷片由上下弦杆、立杆和斜杆焊接而成,上下弦杆的端部设有公接头和母接头,接头上设有用于杵连接的销孔。贝雷片的弦由两个10号槽钢(背靠背)组成。下弦上焊接了几块带圆孔的钢板。上下弦杆上有螺栓孔,用于连接加强弦杆和双层桁架。贝雷架上弦杆上还有四个连接支撑架的螺栓孔,其中两个孔用于连接同一节点的双排或多排桁架。


  贝雷片两端附近的两个孔用于节间交叉连接。当多排贝雷帽用作梁或柱时,上、下贝雷帽的接头必须用拉条加固。下弦杆上有四块梁垫板,上面有榫头,用于固定梁在平面上的位置,下弦杆端部的槽钢腹板上还设有两个椭圆形孔,用于连接抗风拉杆。贝雷片立杆均为8#工字钢,立杆靠近下弦一侧开有方孔,用于梁夹固定梁。贝雷帽的材质是16Mn,每架重270kg。‘321’钢桥是装配式公路钢桥,其特点是构件轻便,拆装方便。装配式公路钢桥由桁架梁、桥面系统、连接系统和基础组成,并配有专用架设工具。销子的一端有一个小圆孔。安装时,插入安全卡,防止插销脱落。销的顶部有一个凹槽,凹槽的方向与小圆孔的方向相同。安装时,凹槽与上下弦杆平行,使安全卡能顺利插入销孔。
