桁架片在进行安装的时候要注意什么


发布时间:2021-7-22 15:47:10 来源:http://www.jsbeilei.net/ 浏览次数:

    桁架片起初在二战时由一名英国工程兵发明,以解决战争期间桥梁快速架设的需要,并以他的名字命名。可用于公路桥梁,拼装龙门吊车,导梁,架桥机,吊篮等,桁架片组合门式起重机,为适应不同荷载和跨径的变化,桁架组合可取10种相应的变化,即单排单层、双排单层、三排单层、双排双层、三排双层,和在上述5种组合的上、下弦杆上增设加强弦杆的5种形式,增设加强弦杆时,通常冠以“加强”二字,例如,“三排单层加强型〈TSR)”等。

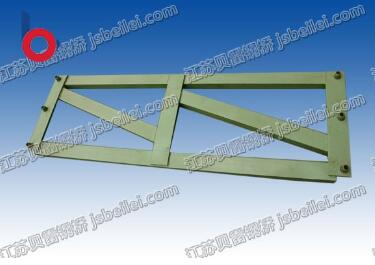

  桁架片单元:由上、下弦杆,竖杆和斜撑焊接而成,上、下弦杆的一端为阴头,另一端为阳头,在阴、阳头上都有销子孔。两节桁架拼接时,将一节的阳头插入另一节的阴头内,对准销子孔,插上销子,桁架各孔的用途如下:弦杆螺栓孔用于拼装双层或加强桥梁时,将桁架螺栓或弦杆螺栓插入弦杆螺栓孔内,使双层桁架或榆架与加强弦杆连接起来;支撑架孔用来安装支撑架。当桁架用作主梁时,用中间两个孔,用作桥脚时,用端部两个孔,以加强两排璧架间的联系;风构孔用于连接抗风拉杆;端竖杆上的支撑架孔,用于安装支撑架、斜撑和联板;横梁夹具孔用于安装横梁夹具,下弦杆上设有4块横梁垫板,垫板上有栓钉,用于限定横梁的位置。
